Примитивный график

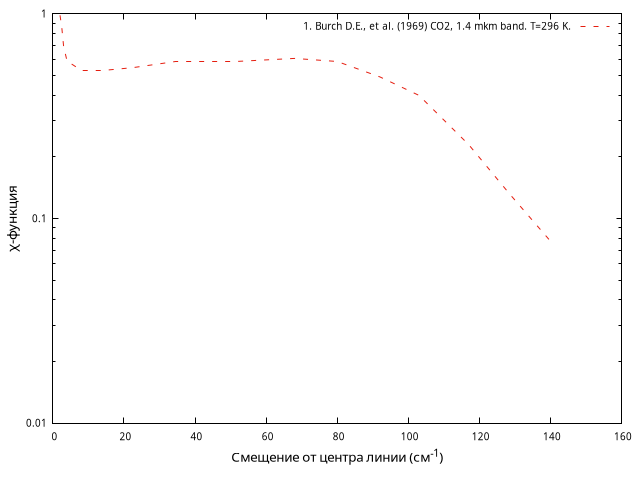

Рисунок 1. Burch D.E., et al. (1969) CO2, 1.4 mkm band. T=296 K.
Спектральная зависимость отклонения от лорентцевского контура для 1.4 μm полосs СО2, требуемого для описания экспериментального континуального поглощения [2] совокупностью линий (самоуширение, Т=296 К).
Spectral dependence of the deviation from the Lorentz contour for  CO2 1.4 μm band required to describe experimental continuum absorption [2] by a set of lines (self-broadening, T = 296 K).
[2] Burch D.E., Gryvnak D.A., Patty R.R., Bartky Ch.E. Absorption of infrared radiant energy by CO2 and H2O. IV. Shapes of collision-broadened CO2 lines // J. Opt. Soc. Amer. 1969. V. 59, N 3. P. 267–280.
Библиографическая ссылка
Климешина Т.Е., Родимова О.Б. , Изменение контура линии в крыле от полосы к полосе в случае Н2О и СО2, Оптика атмосферы и океана, 2013, Volume 26, no. 1, Pages 18-23.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Смещение от центра линии (см⁻¹) Ось ординат (Y) (Размерность) χ-функция
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Эмпирические
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оригинальные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Darrell E. Burch, David A. Gryvnak, Richard R. Patty, and Charlotte E. Bartky, Absorption of Infrared Radiant Energy by CO2 and H2O. IV. Shapes of Collision-Broadened CO2 Lines, Journal of Optical Society of America, 1969, Volume 59, Pages 267-278, DOI: 10.1364/JOSA.59.000267, http://www.opticsinfobase.org/josa/abstract.cfm?URI=josa-59-3-267.
Плотность (d)
Волновое число (T зависимость)
