Примитивный график

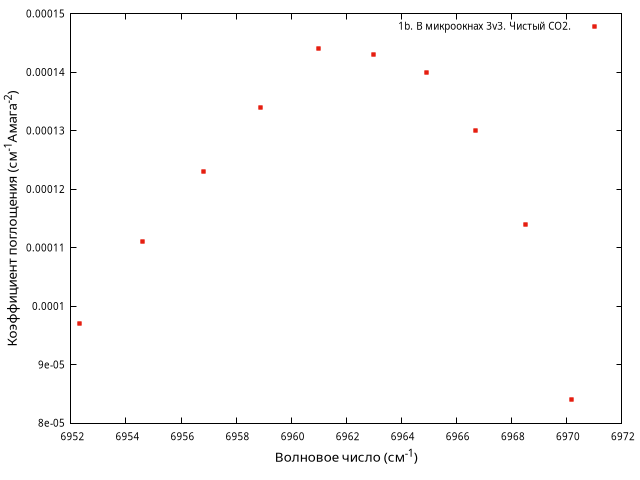

Таблица 1b. В микроокнах 3v3. Чистый CO2.
Бинарные коэффициенты поглощения (см
-1
амага
-2
) в микроокнах полосы полосы 3ν
3
СО
2
.
Библиографическая ссылка
Баранов Ю.И., Буланин М.О., Тонков М.В.,
Исследование крыльев линий колебательно-вращательной полосы 3ν
3
СО
2
, Оптика и спектроскопия,
1981
,
Volume 50
, no. 3, Pages 613-615.
Journal
Оптика и спектроскопия [Опт. Спектр.],Маик "Наука", ISSN: 0030-4034,
http://www.maik.ru/cgi-bin/list.pl?page=optrus&name=main
.
Журнал Оптика и Спектроскопия, основанный в 1956 г., публикует оригинальные и обзорные статьи из различных областей современной оптики и спектроскопии в диапазоне от радиоволн до рентгеновских лучей. Тематика журнала охватывает проблемы теоретической и экспериментальной спектроскопии атомов, молекул и конденсированного состояния, лазеров и взаимодействия лазерного излучения с веществом, физической и геометрической оптики, голографии и физических принципов построения оптических приборов.
Publishing house
Маик "Наука".
English (МАIК Nauka/Interperiodica)
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см⁻¹Амага⁻²)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
CO
2
Тип данных
Экспериментальные
Температура
296 К
Метод измерения (решения), Модель, Аппроксимация
Многоходовая газовая кювета с базой 4 метра (схема Уайта))
Давление (полное)
4
атм
Па
Бар
Торр
мм рт.ст.
Происхождение данных
Оригинальные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
∅
