Спектроскопия (GrafOnto)
»
Поиск графиков
» Поиск и просмотр графиков
Примитивный график

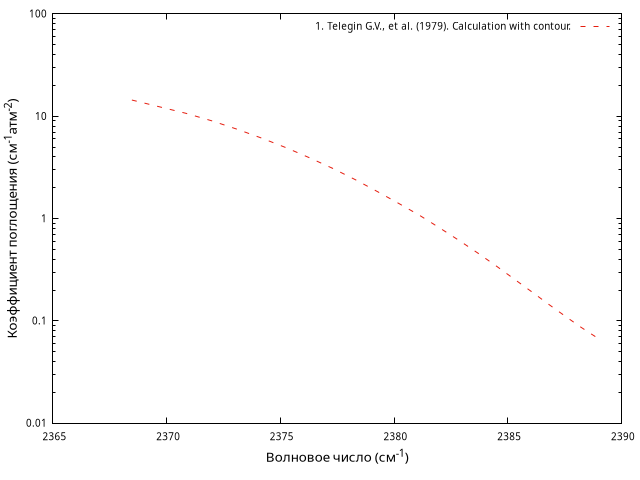

Таблица 1. Telegin G.V., et al. (1979). Calculation with contour.
Бинарный коэффициент поглощения (см
-1
атм
-2
) – случай СО
2
+СО
2
.
Библиографическая ссылка
Докучаев А.Б., Телегин Г.В., Тонков М.В., Фомин В.В., Фирсов К.М.,
Исследование пропускания в микроокнах прозрачности полосы 4.3 мкм СО
2
, 5 Всесоюз. Симпозиум по распространению лазерного излучения в атмосфере. Ч. 3. Томск: ИОА СО АН СССР, Томск, Издательство ИОА,
1979
, Pages 157-161.
Annotation
Dokuchaev A.B., Telegin G.V., Tonkov M.V., Fomin V.V., Firsov K.M., Investigation of the transmission in transparency micro-windows of the 4.3 μm CO2 band, 5 All-Union. Symposium on Propagation of Laser Radiation in the Atmosphere. Part 3. Tomsk: IAO SB AS USSR, Tomsk, IAO Publishing House, 1979, Pages 157-161.
Издательство
Издательство ИОА.
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см⁻¹атм⁻²)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
CO
2
Тип данных
Теоретические
Температура
∅
Метод измерения (решения), Модель, Аппроксимация
Давление (полное)
∅
Происхождение данных
Оригинальные
Давление (парциальное)
∅
Тип источника
Цитирующий
Длина пути (L)
∅
Телегин Г.В., Фомин В.В.,
Аппроксимация температурных зависимостей коэффициенга поглощения в спектре СО
2
, Оптика и спектроскопия,
1984
, Выпуск 5, Страницы 821-827.
Аннотация
G.V. Telegin, V.V. Fomin Approximation of the temperature dependences of the absorption coefficient in the CO
2
spectrum Optics and Spectroscopy, 1984, Vol.56, Issue 5, pp.821-827. (in Russian)
Плотность (d)
∅
Волновое число (T зависимость)
∅
Поиск примитивного или составного графика в списке статей
