Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

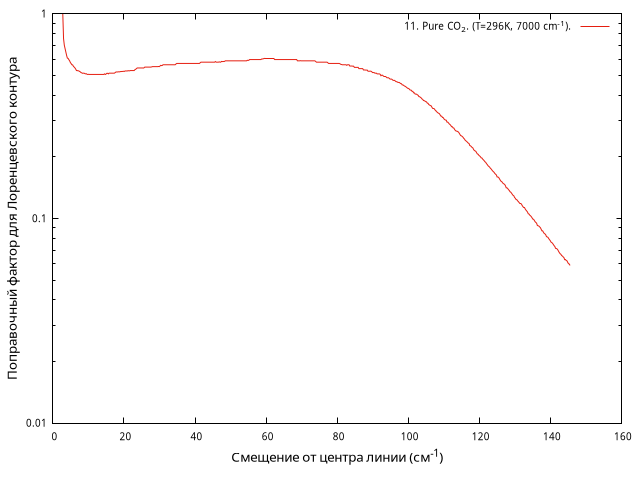

Рисунок 11. Pure CO₂. (T=296K, 7000 cm⁻¹).
Сorrection factor of the Lorentz line shape x for self-broadened CO2 lines in the 7000 cm-1 region. The curve corresponds to measurements made at room temperature, 296°K.
Библиографическая ссылка
Darrell E. Burch, David A. Gryvnak, Richard R. Patty, and Charlotte E. Bartky, Absorption of Infrared Radiant Energy by CO2 and H2O. IV. Shapes of Collision-Broadened CO2 Lines, Journal of Optical Society of America, 1969, Volume 59, Pages 267-278, DOI: 10.1364/JOSA.59.000267, http://www.opticsinfobase.org/josa/abstract.cfm?URI=josa-59-3-267.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Смещение от центра линии (см⁻¹) Ось ординат (Y) (Размерность) Поправочный фактор для Лоренцевского контура
Спектральная функция (X) Спектральная функция (Y) Сorrection factor of the Lorentz shape
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость) 7000
