Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

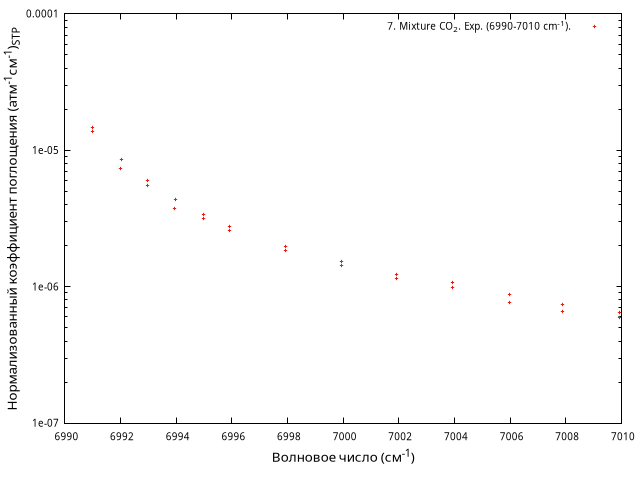

Рисунок 7. Mixture CO₂. Exp. (6990-7010 cm⁻¹).
k0 for self broadening between 6990 and 7010 cm-1. A portion of the curve for self broadening in Fig. 6 is repeated for comparison.
Библиографическая ссылка
Darrell E. Burch, David A. Gryvnak, Richard R. Patty, and Charlotte E. Bartky, Absorption of Infrared Radiant Energy by CO2 and H2O. IV. Shapes of Collision-Broadened CO2 Lines, Journal of Optical Society of America, 1969, Volume 59, Pages 267-278, DOI: 10.1364/JOSA.59.000267, http://www.opticsinfobase.org/josa/abstract.cfm?URI=josa-59-3-267.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Нормализованный коэффициент поглощения (атм⁻¹см⁻¹)STP
Спектральная функция (X) Спектральная функция (Y) K^o(atm cmSTP)^-1
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)


Поиск примитивного или составного графика в списке статей
Выбор примитивного графика Выбор составного графика
Просмотр составных рисунков
