Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

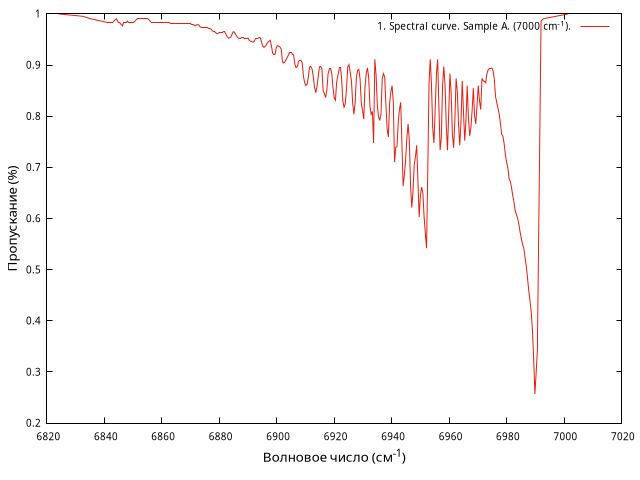

Рисунок 1. Spectral curve. Sample A. (7000 cm⁻¹).
Representative spectral curves in the 7000 cm-1 region. The curves were obtained with approximately 1 cm-1 slitwidth and correspond to the following samples of pure CO2.
Sample  p (atm)   L (meters)  u(atm cmSTP). STP - Standard Temperature and pressure (273K, 1 atm)
A             0.077         469              3320
Библиографическая ссылка
Darrell E. Burch, David A. Gryvnak, Richard R. Patty, and Charlotte E. Bartky, Absorption of Infrared Radiant Energy by CO2 and H2O. IV. Shapes of Collision-Broadened CO2 Lines, Journal of Optical Society of America, 1969, Volume 59, Pages 267-278, DOI: 10.1364/JOSA.59.000267, http://www.opticsinfobase.org/josa/abstract.cfm?URI=josa-59-3-267.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Пропускание (%)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура 273 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 0.077 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L) 469 м
Плотность (d)
Волновое число (T зависимость) 7000

Поиск примитивного или составного графика в списке статей
Выбор примитивного графика Выбор составного графика
Просмотр составных рисунков


Грант INTAS 00-189
>
