Примитивный график

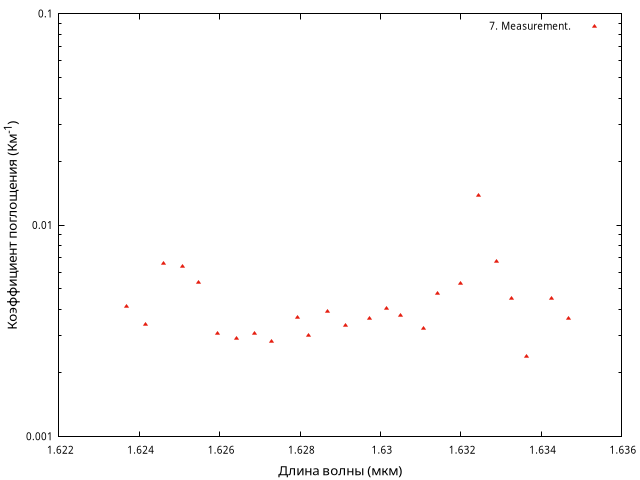

Рисунок 7. Measurement.
1.6-μm H
2
O vapor measurement
Библиографическая ссылка
Bicknell W.E., Cecca S.D., Griffin M.K., S. D. Swartz, and A. Flusberg,
Search for low-absorption regions in the 1.6-and 2.1-μm atmospheric windows, Journal of Directed Energy,
2006
,
Volume 2
, Pages 151–161.
Annotation
Atmospheric absorption, often dominated by water vapor absorption in a naval environment, causes thermal blooming that will limit operational capability of a high-energy laser (HEL) weapon defense system. To support selection of an optimum wavelength for naval operation of an HEL and for scenario modeling, water vapor absorption in the 1.6- and 2.1-μm windows has been measured. This paper reviews the instrumentation and describes results and the impact of the measurements. It is an update of results reported at the 7th Directed Energy Symposium at Rockville, Maryland, in October 2004.
Journal
Journal of Directed Energy [J.Directed Energy],DIRECTED ENERGY PROFESSIONAL SOCIETY,
https://protected.networkshosting.com/depsor/DEPSpages/JDE/onlineJournal.php
.
Atmospheric absorption, often dominated by water vapor absorption in a naval environment, causes thermal blooming that will limit operational capability of a high-energy laser (HEL) weapon defense system. To support selection of an optimum wavelength for naval operation of an HEL and for scenario modeling, water vapor absorption in the 1.6- and 2.1-μm windows has been measured. This paper reviews the instrumentation and describes results and the impact of the measurements. It is an update of results reported at the 7th Directed Energy Symposium at Rockville, Maryland, in October 2004.
Publishing house
DIRECTED ENERGY PROFESSIONAL SOCIETY.
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
Длина волны (мкм)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (Км⁻¹)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
H
2
O
Тип данных
Экспериментальные
Температура
∅
Метод измерения (решения), Модель, Аппроксимация
Calorimetric interferometry measurement
Давление (полное)
∅
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
∅
