Примитивный график

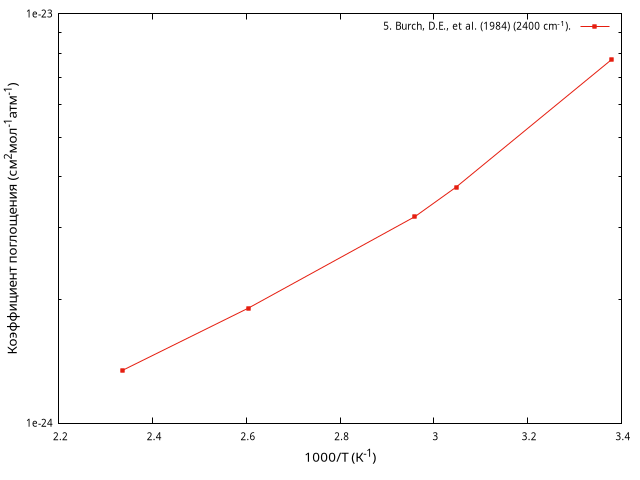

Рисунок 5. Burch, D.E., et al. (1984) (2400 cm⁻¹).
Temperature dependence of the water vapor self-continuum crosssections near 2283 cm-1 obtained by grating spectrograph from Burch and Alt [1984] at 2400 cm-1.
Библиографическая ссылка
Campargue, A., Kassi, S., Mondelain, D., Vasilchenko, S., and Romanini, Accurate laboratory determination of the near infrared water vapor self-continuum: A test of the MT_CKD model, Journal of Geophysical Research: Atmospheres, 2016, Volume 121, Pages 13,180–13,203, DOI: 10.1002/2016JD025531, https://doi.org/10.1002/2016JD025531.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) 1000/Т (К⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура ∅ Метод измерения (решения), Модель, Аппроксимация Grating spectrograph
Давление (полное) ∅ Происхождение данных Оцифрованные
Давление (парциальное) ∅ Тип источника Цитирующий
Длина пути (L) ∅
Burch D.E., Alt R.L., Continuum absorption by H2O in the 700 - 1200 cm-1 and 2400 - 2800 cm-1 windows, Report AFGL-TR-84-0128 by Ford Aerospace and Communications Corporation, Aeronutronic Division to AFGL, United States Air Force, Hanscom AFB, USA, Massachusetts 01731, 1984, Pages 31.
Плотность (d) ∅
Волновое число (T зависимость) 2400
