Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

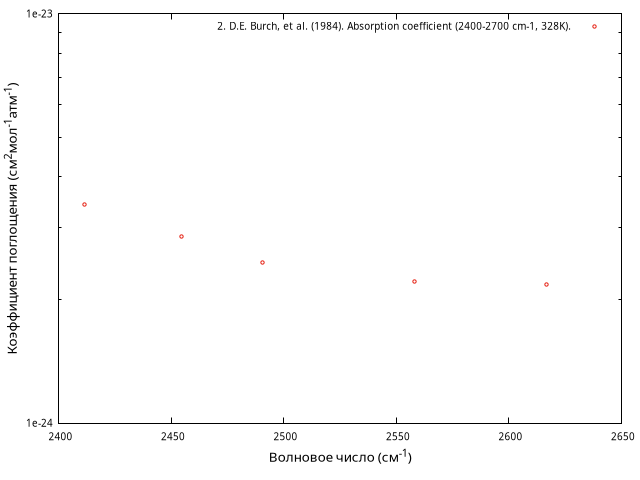

Рисунок 2. D.E. Burch, et al. (1984). Absorption coefficient (2400–2700 cm–1, 328K).
Absorption coefficient in an interval of 2400–2700 cm–1 at 328°K [20].
[20] D.E. Burch and R. L. Alt, Continuum absorption by H2O in the 700–1200 cm–1 and 2400–2800 cm–1 windows. Report AFGL_TR_84_0128 (1984), 31 pp.
Библиографическая ссылка
Klimeshina T.E., Bogdanova Yu.V., Rodimova O.B., Water vapor continuum absorption in the 8–12 and 3–5 μm atmospheric transparency windows, Atmospheric and Oceanic Optics, 2012, Volume 24, Pages 71-76, DOI: 10.1134/S102485601201006X.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 328 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Burch D.E., Alt R.L., Continuum absorption by H2O in the 700 - 1200 cm-1 and 2400 - 2800 cm-1 windows, Report AFGL-TR-84-0128 by Ford Aerospace and Communications Corporation, Aeronutronic Division to AFGL, United States Air Force, Hanscom AFB, USA, Massachusetts 01731, 1984, Pages 31.
Плотность (d)
Волновое число (T зависимость)
