Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

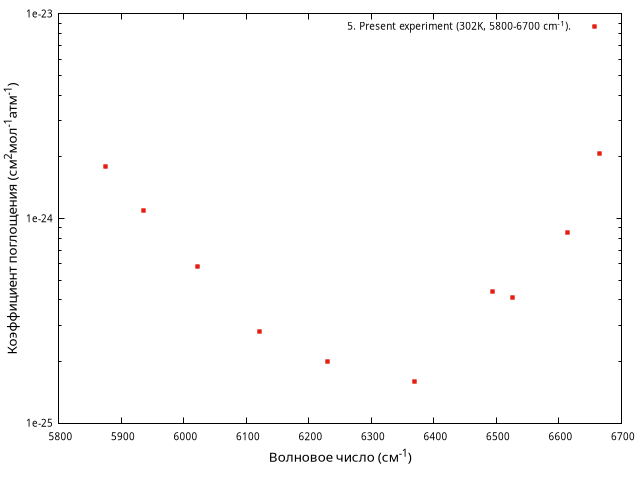

Рисунок 5. Present experiment (302K, 5800-6700 cm⁻¹).
Spectral dependence of the self-continuum cross section, Cs, measured at 302°K in this work.
Библиографическая ссылка
D. Mondelain, S. Manigand, S. Kassi, A. Campargue, Temperature dependence of the water vapor self-continuum by cavity ring down spectroscopy in the 1.6 µm transparency window, Journal of Geophysical Research: Atmospheres, 2014, Volume 119, Issue 9, Pages 5625–5639, DOI: 10.1002/2013JD021319.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 302 К Метод измерения (решения), Модель, Аппроксимация CRDS
Давление (полное) 1 Происхождение данных Оригинальные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
