Примитивный график

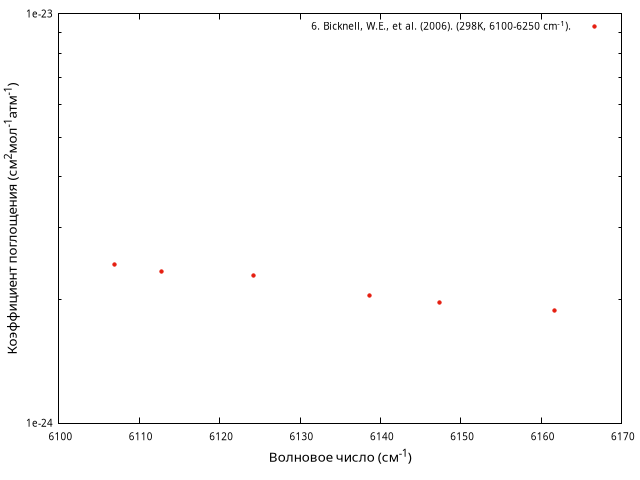

Рисунок 6. Bicknell, W.E., et al. (2006). (298K, 6100-6250 cm⁻¹).
Spectral dependence of the self-continuum cross section, Cs, measured near room temperature in Bicknell et al. [2006]. Note that the values provided by Bicknell et al. include a foreign continuum contribution and should be divided by 2 for the consistency of the comparison (see text).
Bicknell, W. E., S. D. Cecca, and M. K. Griffin (2006), Search for low-absorption regions in the 1.6- and 2.1- m atmospheric windows, J. Dir. Energy, 2, 151–161.
Библиографическая ссылка
D. Mondelain, S. Manigand, S. Kassi, A. Campargue, Temperature dependence of the water vapor self-continuum by cavity ring down spectroscopy in the 1.6 µm transparency window, Journal of Geophysical Research: Atmospheres, 2014, Volume 119, Issue 9, Pages 5625–5639, DOI: 10.1002/2013JD021319.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 298 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Bicknell W.E., Cecca S.D., Griffin M.K., S. D. Swartz, and A. Flusberg, Search for low-absorption regions in the 1.6-and 2.1-μm atmospheric windows, Journal of Directed Energy, 2006, Volume 2, Pages 151–161.
Плотность (d)
Волновое число (T зависимость)
