Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

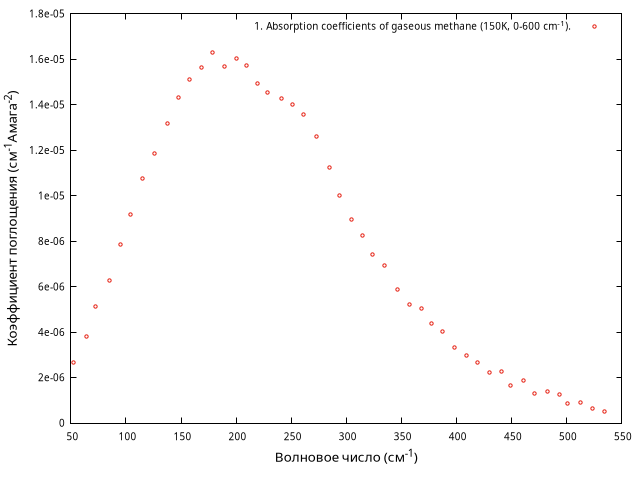

Рисунок 1. Absorption coefficients of gaseous methane (150K, 0-600 cm⁻¹).
Experimentally determined absorption coefficients of gaseous methane at 150°K.
Библиографическая ссылка
P. Codastefano, P. Dore and L. Nencini, Temperature dependence of the far-infrared absorption spectrum of gaseous methane, Journal of Quantitative Spectroscopy and Radiative Transfer, 1986, Volume 35, Issue 4, Pages 255-263, DOI: 10.1016/0022-4073(86)90079-8.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹Амага⁻²)
Спектральная функция (X) Спектральная функция (Y) A(ν)
Физические величины Комментарий к графику Дополнительное описание
Вещество CH4 Тип данных Экспериментальные
Температура 150 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Поиск примитивного или составного графика в списке статей
Выбор примитивного графика Выбор составного графика
Просмотр составных рисунков


Грант INTAS 00-189
>
