Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам
Спектроскопия (GrafOnto)
»
Поиск графиков
» Поиск и просмотр графиков
Примитивный график

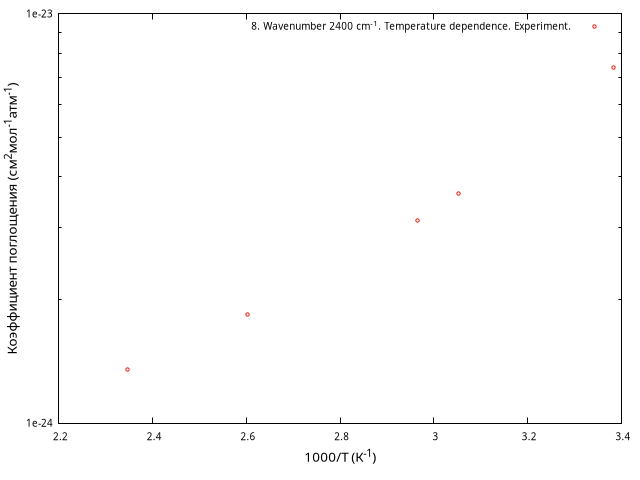

Рисунок 8. Wavenumber 2400 cm⁻¹. Temperature dependence. Experiment.
Plots of the self-broadening coefficients at 2400 cm
-1
versus the reciprocal of temperature. Experiment
Библиографическая ссылка
Burch D.E., Alt R.L.,
Continuum absorption by H
2
O in the 700 - 1200 cm
-1
and 2400 - 2800 cm
-1
windows, Report AFGL-TR-84-0128 by Ford Aerospace and Communications Corporation, Aeronutronic Division to AFGL, United States Air Force, Hanscom AFB, USA, Massachusetts 01731,
1984
, Pages 31.
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
1000/Т (К⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Спектральная функция (X)
Спектральная функция (Y)
10^24 C0s (molecules-1 cm2 atm-1)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
H
2
O
Тип данных
Экспериментальные
Температура
∅
Метод измерения (решения), Модель, Аппроксимация
Давление (полное)
∅
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
2400
см⁻¹
мкм
нм
КГц
МГц
ГГц
А
