Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

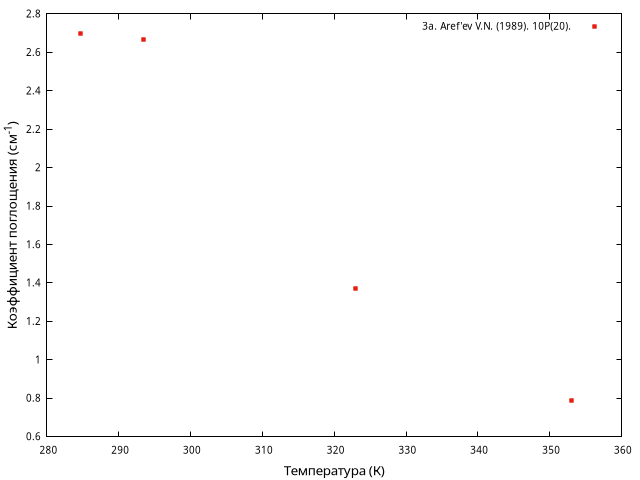

Рисунок 3a. Aref'ev V.N. (1989). 10P(20).
Comparison of temperature dependencies for pure water vapor continua absorptions in  infrared range. Experimental data for CO2 laser absorption are from Refs. [14].  The data for the infrared continuum are depicted in arbitrary units.
[14] Aref'ev V.N. Optika Atmos 1989; 2:1034 (in Russian).
Библиографическая ссылка
Vigasin A.A., Water vapor continuous absorption in various mixtures: possible role of weakly bound complexes, Journal of Quantitative Spectroscopy and Radiative Transfer, 2000, Volume 64, no. 1, Pages 25-40.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Температура (К) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹)
Спектральная функция (X) Спектральная функция (Y) α, cm-1
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Арефьев В.Н., Молекулярное поглощение водяным паром излучения в окне относительной прозрачности атмосферы 8 - 13 мкм, Оптика атмосферы, 1989, Т. 2, № 10, Страницы 1034-1054.
Плотность (d)
Волновое число (T зависимость)
