Примитивный график
Рисунок 3. Empirical
e
C
s
⁰ (3000-4400 cm⁻¹).

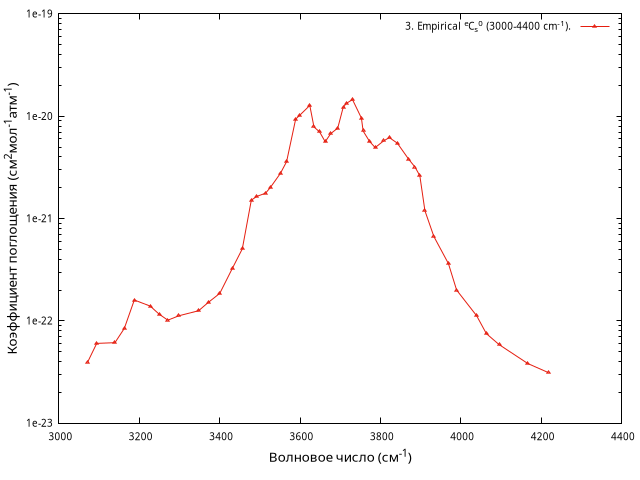

Spectral plots of the normalized absorption coefficients from 3000 to 4200 cm
-1
for self broadening. The triangles represent empirical values derived from the ratio of the experimental transmittance values to the monochromatic values calculated from line parameters and convolved with an instrument slit function (see Eqs. 14, 15). Temperature, 296°K.
Библиографическая ссылка
Burch D.E.,
Absorption by H
2
O in narrow windows between 3000 - 4200 cm
-1
, Report AFGL-TR-85-0036 by Ford Aerospace and Communications Corporation, Aeronutronic Division to AFGL, United States Air Force, Hanscom AFB, USA, Massachusetts 01731,
1985
, Pages 37.
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Спектральная функция (X)
Спектральная функция (Y)
eCs0
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
H
2
O
Тип данных
Экспериментальные
Температура
296 К
Метод измерения (решения), Модель, Аппроксимация
Grating Spectrometer
Давление (полное)
∅
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
∅
