Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

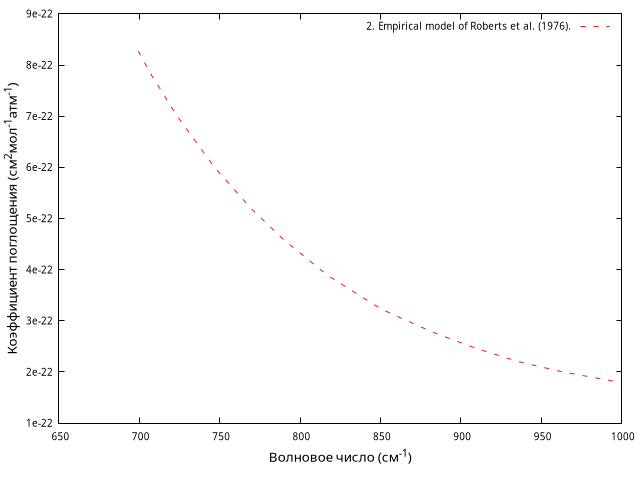

Рисунок 2. Empirical model of Roberts et al. (1976).
The self-broadened continuum absorption coefficient Cs at 296°K as a function of wavenumber. Empirical model of Roberts et al. (1976) based on Burch (1981).
Roberts, R. E., Selby. J. E. A., Biberman, L. M. Infrared continuum absorption by atmospheric water vapour in the 8-12 μm window. Appl. Opr., 15, (9), 2085-2090, 1976.
Burch, D. E. Continuum absorption by atmospheric H2O Proc. SOC. Photo-Instrum. Eng., 277, 28-39 (1981)
Библиографическая ссылка
Kilsby C.G., Edwards D.P., Saunders R. W., Foot J.S., Water-Vapour Continuum Absorption In the Tropics: Aircraft Measurements and Model Comparisons , Quarterly Journal of Royal Meteorological Society, 1992, Volume 118, Issue 506 Part A, Pages 715–748, DOI: 10.1002/qj.49711850606.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Спектральная функция (X) Спектральная функция (Y) Cs Self-broadening Continuum Coefficient (cm2 mol-1 atm-1)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Подогнанные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Robert E. Roberts, John E. A. Selby, and Lucien M. Biberman, Infrared continuum absorption by atmospheric water vapor in the 8–12-µm window, Applied Optics, 1976, Volume 15, Issue 9, Pages 2085-2090, DOI: 10.1364/AO.15.002085, http://www.opticsinfobase.org/abstract.cfm?URI=ao-15-9-2085.
Плотность (d)
Волновое число (T зависимость)
