Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

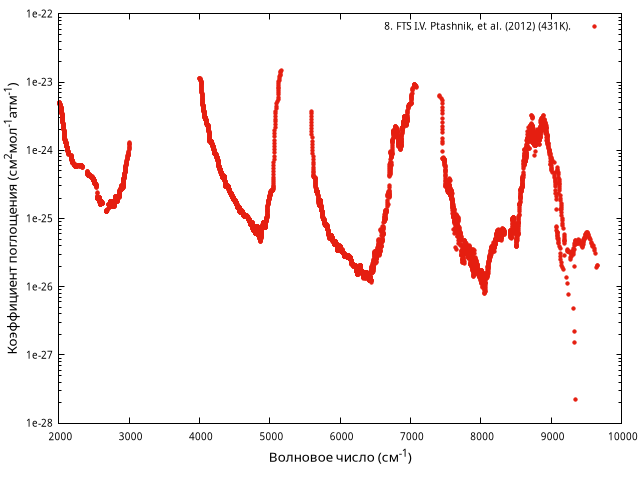

Рисунок 8. FTS I.V. Ptashnik, et al. (2012) (431K).

Water vapour foreign continuum cross-section derived from CAVIAR FTS measurements (H2O + Air) at 431°K [17].
[17] I.V. Ptashnik, R.A. McPheat, K.P. Shine, K.M. Smith, R.G. Williams, Water vapour foreign-continuum absorption in near-infrared windows from laboratory measurements, Philosophical Transactions of the Royal Society a-Mathematical Physical and Engineering Sciences, 370 (2012) 2557-2577. 10.1098/rsta.2011.0218.

Библиографическая ссылка
Keith P. Shine, Alain Campargue, Didier Mondelain, Robert A. McPheat, Igor V. Ptashnik, Damien Weidmann, The water vapour continuum in near-infrared windows – Current understanding and prospects for its inclusion in spectroscopic databases, Journal of Molecular Spectroscopy, 2016, Volume 327, Pages 193–208, DOI: 10.1016/j.jms.2016.04.011, http://dx.doi.org/10.1016/j.jms.2016.04.011.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Спектральная функция (X) Спектральная функция (Y) Cf (cm2 molecules-1 atm-1) Foreign-continuum cross-section
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 431 К Метод измерения (решения), Модель, Аппроксимация FTS
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Ptashnik I.V., McPheat R.A., Shine K.P., Smith K.M., Williams R.G. , Water vapour foreign-continuum absorption in near-infrared windows from laboratory measurements , Philosophical Transactions of the Royal Society of London Series A: Physical Sciences and Engineering, 2012, Volume 370, Pages 2557-2577, DOI: 10.1098/rsta.2011.0218.
Плотность (d)
Волновое число (T зависимость)
