Примитивный график

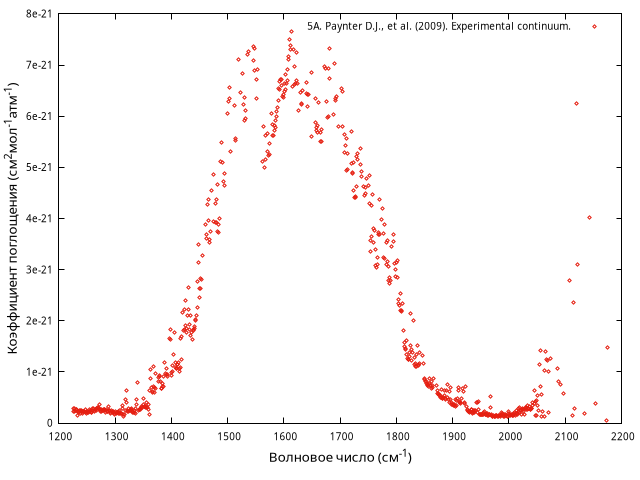

Рисунок 5A. Paynter D.J., et al. (2009). Experimental continuum.
The experimental water vapour self-continuum, derived from measurements made by Paynter et al. [41], in the 1600 cm-1 water vapour band at 295°K.
[41] Paynter D.J., Ptashnik I.V., Shine K.P., Smith K.M., McPheat R., Williams R.G. Laboratory measurements of the water vapor continuum in the 1200–8000 cm-1 region between 293°K and 351°K. J Geophys Res 2009;114:D21301.
Библиографическая ссылка
I.V. Ptashnik, K.P. Shine, A.A. Vigasin, Water vapour self-continuum and water dimers: 1. Analysis of recent work, Journal of Quantitative Spectroscopy and Radiative Transfer, 2011, Volume 112, Issue 8, Pages 1286–1303, DOI: 10.1016/j.jqsrt.2011.01.012.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Спектральная функция (X) Спектральная функция (Y) Cs
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 295 К Метод измерения (решения), Модель, Аппроксимация FTS
Давление (полное) Происхождение данных Оригинальные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Paynter D.J., Ptashnik I.V., Shine K.P., Smith K.M., McPheat R.M., Williams R.G., Laboratory measurements of the water vapor continuum in the 1200-8000 cm-1 region between 293K and 351 K, Journal of Geophysical Research, 2009, Volume 114, Pages D21301, DOI: 10.1029/2008JD011355.
Плотность (d)
Волновое число (T зависимость)
