Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

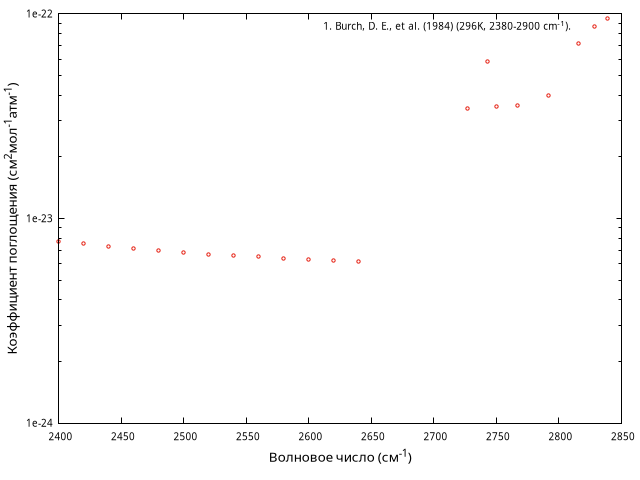

Рисунок 1. Burch, D. E., et al. (1984) (296K, 2380-2900 cm⁻¹).
Burch, D. E., and R. L. Alt (1984), Continuum absorption by H2O in the 700–1200 cm−1 and 2400–2800 cm−1 windows, Sci. Rep., AFGL‐TR‐ 84–0128, Air Force Geophys. Lab., Hanscom Air Force Base, Mass.
Библиографическая ссылка
Ptashnik I.V., McPheat R.A., Shine K.P., Smith K.M., Williams R.G., Water vapor self-continuum absorption in near-infrared windows derived from laboratory experiments, Journal of Geophysical Research, 2011, Volume D116, Pages 16305, DOI: 10.1029/2011JD015603.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 296 К Метод измерения (решения), Модель, Аппроксимация Grating spectrometer
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Burch D.E., Alt R.L., Continuum absorption by H2O in the 700 - 1200 cm-1 and 2400 - 2800 cm-1 windows, Report AFGL-TR-84-0128 by Ford Aerospace and Communications Corporation, Aeronutronic Division to AFGL, United States Air Force, Hanscom AFB, USA, Massachusetts 01731, 1984, Pages 31.
Плотность (d)
Волновое число (T зависимость)
