Примитивный график

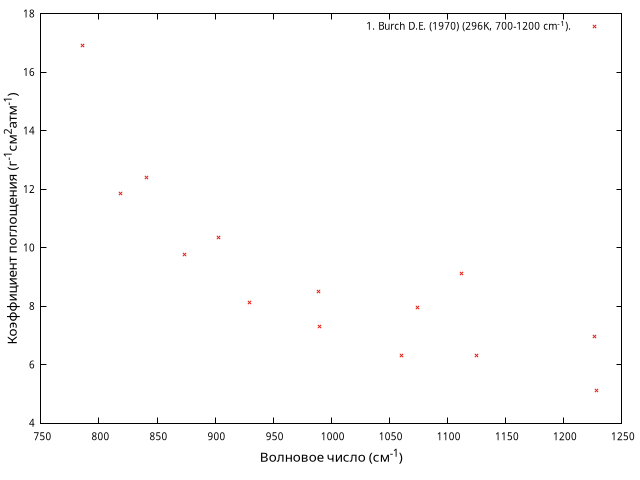

Рисунок 1. Burch D.E. (1970) (296K, 700-1200 cm⁻¹).
Данные [62].
Burch D.E., Investigation of the absorption of infrared radiation by atmospheric gases, Semi-annual Technical report. Air Force Cambridge Research Lab., Publ. U-4784 (1970)
Библиографическая ссылка
Арефьев В. Н., Ослабление излучения в окне относительной прозрачности атмосферы 8-13 мкм, Метеорология и гидрология, 1980, № 1, Страницы 97-111.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (г⁻¹см²атм⁻¹)
Спектральная функция (X) Спектральная функция (Y) Коэффициент континуального поглощения (г-1 см:2 атм-1)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) ∅ Происхождение данных Оцифрованные
Давление (парциальное) ∅ Тип источника Цитирующий
Длина пути (L) ∅
Darrell E. Burch; David A. Gryvnak, Atmospheric Attenuation In The Infrared Windows, Proc. SPIE 0019, Space Optics I, Santa Barbara, United States, SPIE - The international society for optical engineering, 1970, Pages 17-22, DOI: 10.1117/12.946840.
Плотность (d) ∅
Волновое число (T зависимость) ∅
