Спектроскопия (GrafOnto)
»
Поиск графиков
» Поиск и просмотр графиков
Примитивный график

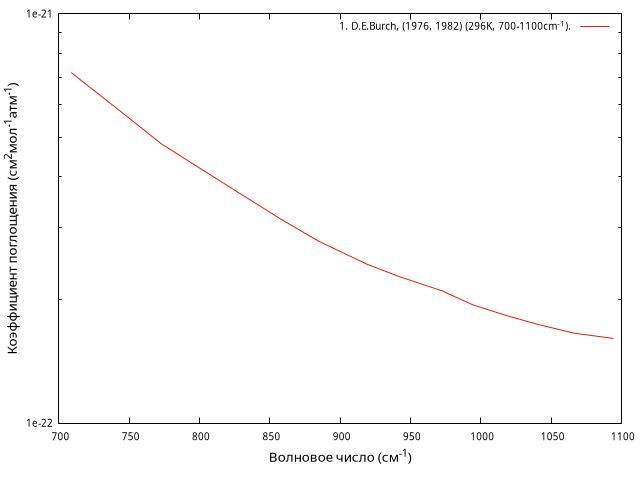

Рисунок 1. D.E.Burch, (1976, 1982) (296K, 700-1100cm⁻¹).
The upper curve represents our previous results [1,2].
[1] D.E. Burch,Continuum absorption by H
2
O, AFGL-TR-81-0300, ADA112264 Report, AFGL Contract No. F19628-79-0041 (1982).
[2] D.A. Gryvnak, D.E. Burch, R.L. Alt, and D.K. Zgonc, AFGL-TR-76-0246, ADA039380, Final Report, Conract F19628-76-C-0067 (1976).
Библиографическая ссылка
Burch D.E., Alt R.L.,
Continuum absorption by H
2
O in the 700 - 1200 cm
-1
and 2400 - 2800 cm
-1
windows, Report AFGL-TR-84-0128 by Ford Aerospace and Communications Corporation, Aeronutronic Division to AFGL, United States Air Force, Hanscom AFB, USA, Massachusetts 01731,
1984
, Pages 31.
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Спектральная функция (X)
Спектральная функция (Y)
C0s (molecules-1 cm2 atm-1)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
H
2
O
Тип данных
Экспериментальные
Температура
296 К
Метод измерения (решения), Модель, Аппроксимация
Grating Spectrometer
Давление (полное)
∅
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Цитирующий
Длина пути (L)
∅
Burch D.E.,
Continuum absorption by atmospheric H
2
O, Report AFGL-TR-81-0300, by Ford Aeronutronic to Air Force Geophys. Lab., Hanscom AFB, Massachusets,
1982
, Pages 46.
Плотность (d)
∅
Волновое число (T зависимость)
∅
Поиск примитивного или составного графика в списке статей
