Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

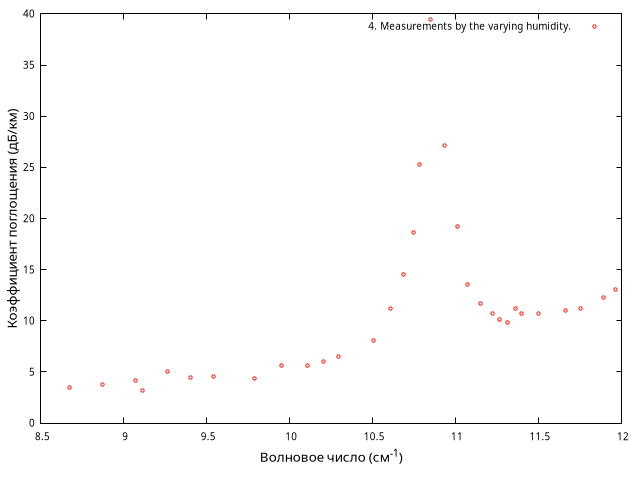

Рисунок 4. Measurements by the varying humidity.
The absorption coefficient of atmospheric water vapor reduced to a standard humidity of p = 7.5 g/m3 (p = 760 mm Hg, T = 293°K). The circles denote results of measurements by the varying humidity.
Библиографическая ссылка
Ryadov, V. Y., Furashov, N.I.,, Measurement of the atmospheric absorption of radio waves in the range 0.76–1.15 mm, Izvestia VUZ Radiofisika, 1966, Volume 9, no. 5, Pages 504-507, DOI: 10.1007/BF01041701.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (дБ/км)
Физические величины   Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 293 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
