Поиск и просмотр графиков

Поиск и просмотр примитивных и составных графиков в ИС GrafOnto по году публикации и авторам

Примитивный график

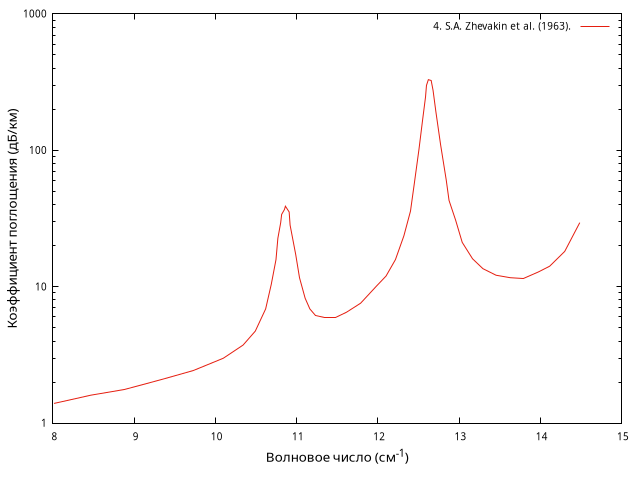

Рисунок 4. S.A. Zhevakin et al. (1963).
The absorption coefficient of atmospheric water vapor reduced to a standard humidity of p = 7.5 g/m3 (p = 760 mm Hg, T = 293°K). The continuous curve shows the results of theoretical calculations [6].
[6]. S.A. Zhevakin and A. P. Naumov, Izv. VUZ. Radiofizika, 6, 674, 1963.
Библиографическая ссылка
Ryadov, V. Y., Furashov, N.I.,, Measurement of the atmospheric absorption of radio waves in the range 0.76–1.15 mm, Izvestia VUZ Radiofisika, 1966, Volume 9, no. 5, Pages 504-507, DOI: 10.1007/BF01041701.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (дБ/км)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Теоретические
Температура 293 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Жевакин С.А., Наумов А.П., О коэффициенте поглощения электромагнитных волн водяным паром в диапазоне 10 мкм - 2 см, Известия ВУЗов, Радиофизика, 1963, Т. 6, № 4, Страницы 674-693.
Плотность (d)
Волновое число (T зависимость)
